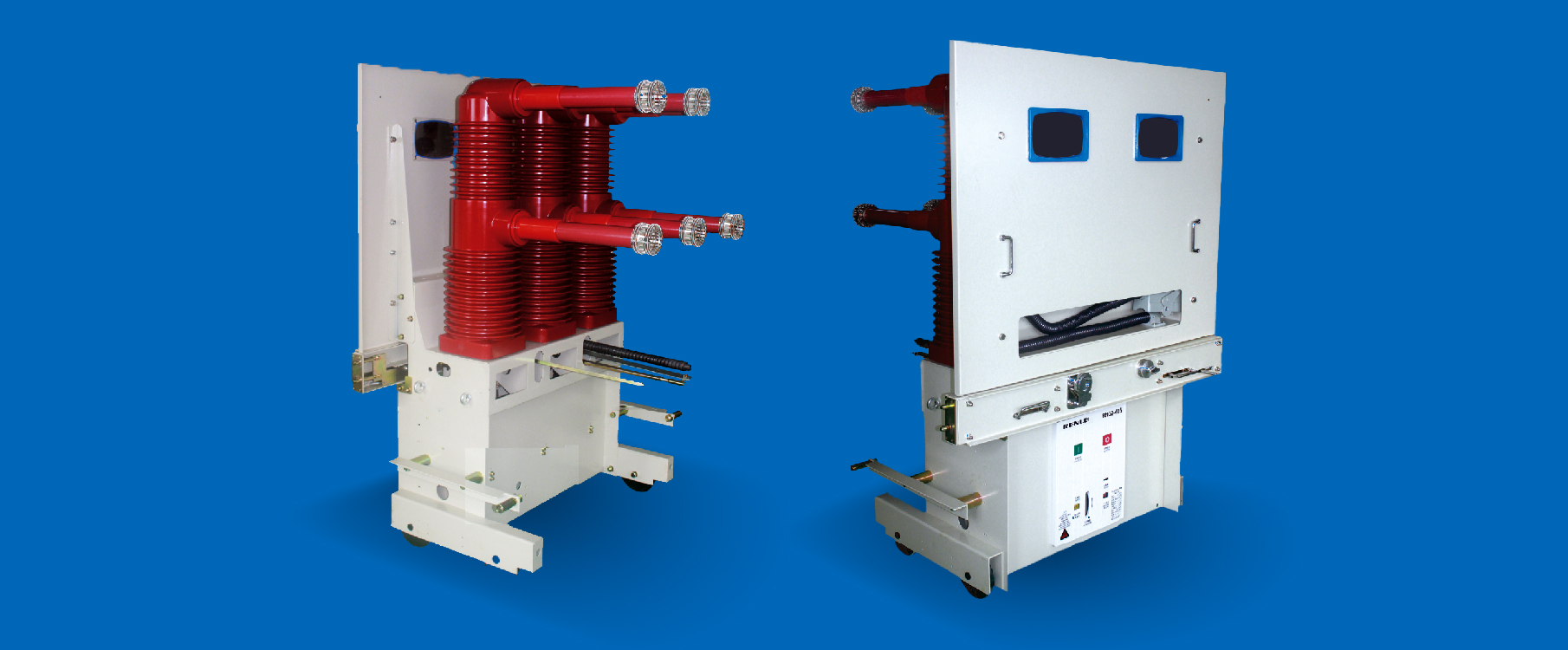

RNG9-G-M-40.5型固封式戶內高壓真空斷路器由RENLE Europe GmbH德國公司自主研發的40.5真空斷路器。其主要特征是主導電回路安裝在全封閉的三相絕緣筒內，操動機構與主導電回路上下布置。操動機構為新型彈簧操動機構，該機構為我公司自主研發，結構簡單、動作可靠。

RNG9-G-M-40.5型系列戶內高壓真空斷路器各項參數完全符合GB1984、GB/T11022和中國電力行業標準DL403，同時還滿足IEC62271-100、IEC56標準規范以及其他主要工業化國家相關標冷規定。
RNG9-G-M-40.5型系列戶內高壓真空斷路器已經通過了以下的各種試驗，可以確保其安全運行。型式試驗：工頻耐壓、雷電沖擊面耐壓、溫升、短時和峰值耐受電流、短路電流開合能力、機械壽命等試驗。出廠例行測試：機械特性測試、主回路工頻耐壓試驗、輔助和控制回路絕緣性能試驗、主回路電阻測試、聯鎖操作試驗、機械和電氣操作試驗。

RNG9-G-M-40.5型系列戶內高壓真空斷路器可廣泛用于電廠、電網、冶金、石化、城市基礎設施建設如機場、樓宇、地鐵等項目。

RNG9-G-M-40.5型系列戶內高壓真空斷路器在配電系統中，可適用于控制和保護電纜、架空線、變壓器、電動機、發電機和電容器組。

RNG9-G-M-40.5型系列戶內高壓真空斷路器擁有完善的機械和電氣聯鎖裝置，同時具有極高的操作可靠性與使用壽命，配合相適應的開關柜可完成安全的配電功能，確保操作者和設備的安全。

產品特點：

1、斷路器結構采用整體型布局

彈簧操動機構與斷路器本體部分采用一體化結構設計。一次主導電回路與機構采用上、下布局的形式，主導電回路部分位于機構上部，彈簧操動機構及手車推進機構位于煌斷路器的下部，結構緊湊、布局合理。

2、較好的手車互換性和適應性

RNG9-G-M-40.5系列戶內真空高壓斷路器可實現手車之間的方便互換，從而其他適應性強、適用范圍廣。RNG9-G-M-40.5型斷路器手車采用落地式結構設計，不用轉運小車，可以方便用戶進行現場的檢修和定期維護，RNG9-G-M-40.5系列手車式真空斷路器適配柜型為KYN61-40.5高壓成套開關柜。

3、可靠的一體化彈簧操動機構

RNG9-G-M-40.5系列戶內真空高壓斷路器的彈簧操動機構為平面布置的彈簧操動機構，具有手動儲能和電動儲能功能，操動機構置于滅弧室前的下側 ，這種結構設計，不僅可使整機外形尺寸小，而且可使操作機構的操作性能與滅弧室 開合所需性能更為吻合，減少了不必要的中間傳動環節，降低了能耗和噪聲，使其操作性能更為可靠。

RNG9-G-M-40.5系列戶內真空高壓斷路器的操動機構主傳動結構為成熟的12kV VBI系列操動機構的延伸，主傳動的的可靠性有上萬臺的生產、運行經驗，斷路器的整機動作穩定性、可靠性高。

4、主導電回咱采用絕緣筒式或固封式結構

RNG9-G-M-40.5系列戶內真空高壓斷路器的主導電回路有絕緣筒式和固封式兩種結構形式可供用戶根據不同的使用場所進行方便地選擇。

絕緣筒式結構：斷路器的一次主導電回路的真空滅弧室布置在封閉的絕緣筒內，絕緣筒選用機電性能可靠的環氧樹脂材料，并采用優異APG的工藝成型，該絕緣筒既起安裝支撐作用，又起相間、相對地絕緣作用。該絕緣筒的設計充分考慮了國家標準及嚴酷工作條件的使用要求，不僅可以防止真空滅室不受外界環境的影響，防止灰塵和異物進入主回咱的部分，而且可以確保即使在濕熱及嚴重污穢的環境下，也可以對電壓效應呈現出高阻態。

固封式結構：斷路器的一次導電回路采用固體絕緣技術的固封極柱，該固封極柱通過優異的自動壓力凝皎A PG I藝將真空滅弧室和一次導電回路的其它零件直接固封在特種環氧樹脂材料里，形成一個主導電回路模塊。固封極柱安裝端進行了內外雙裙邊的設計，該極柱具有大爬電比距、高機械強度、高零部件精度、零部件數量少、無需二次調整、搭接面少的特點。極柱電場分布均勻，避免了局部電場集中對有機絕緣的破壞。同時采用此種結構設計，可大大地筒化一次主導電回路的裝配工藝，徹底避免了主導電回路連接螺栓由于運行中的振動而松動的問題，保證了主導電回路電聯結的高可靠性，使斷路器的一次主導電回路的實現免維護成為可能。

5、靈活的安裝方式

RNG9-G-M-40.5系列戶內真空高壓斷路器具有固定式和手車式兩種安裝方式，均可以十分方便地實現可靠的機械“五防聯鎖”。既可直接安裝在各類型的固定式開關柜內．亦可配裝在各類型可移開式開關柜的手車。

技術指標：

1 平均分閘速度是指斷路器觸頭剛分后 14mm的平均速度；

2 平均合閘速度是指斷路器觸頭合前14mm的平均速度。

儲能電機技術參數

合、分閘電磁鐵及相關電氣元件技術參數

二次控制回路方案組合

產品型號說明：

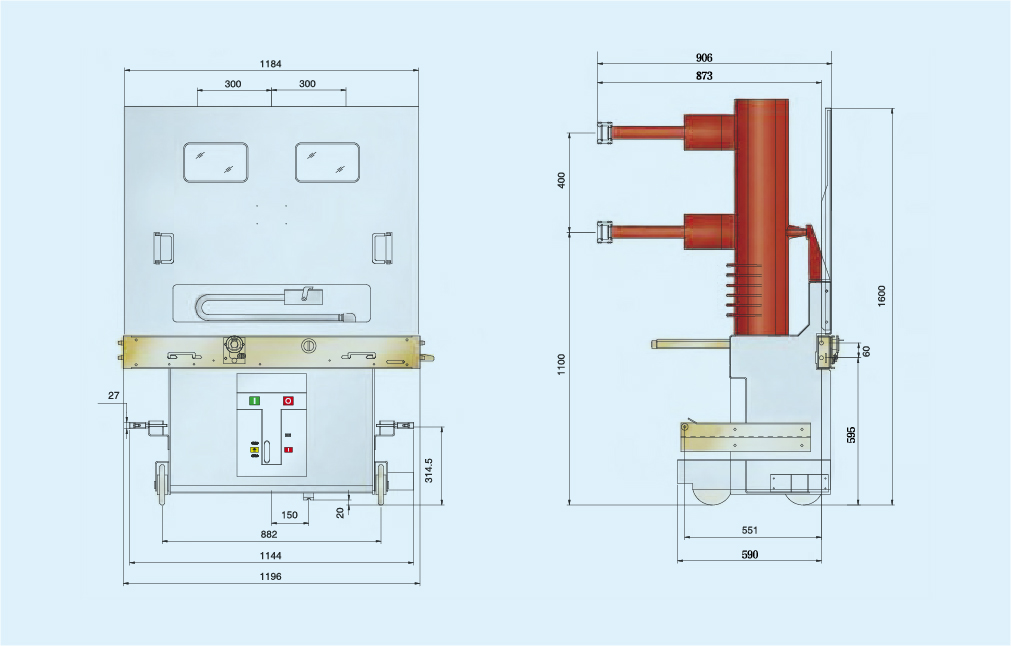

產品外形圖

RNG9-G-M-40.5套筒式高壓真空斷路器外形尺寸

RNG9-G-M-40.5固封式高壓真空斷路器外形尺寸
