鏈式RNSVG(Static Var Generator )，是基于IGBT的動態無功補償裝置，國際上又稱為STATCOM( Static Compensator)，是繼機械式開關投切電容器、晶閘管控制的靜止無功補償器(SVC)之后的第三代動態無功補償裝置。

工作原理：

將以大功率可關斷電力電子器件IGBT為核心組成的自換相橋式電路通過換流電抗器(或變壓器)并連在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的幅值和相位，或者直接控制交流側電流就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?

三種運行模式

產品型號說明：

產品型號示例:

RNSVG-6000/10代表額定容量6000kvar，額定電壓為10kV的RNSVG系列鏈式動態電能治理裝置。

產品配置

6kV鏈式動態電能治理裝置配置表(未包含電抗器尺寸)

10kV鏈式動態電能治理裝置配置表(未包含電抗器尺寸)

備注：以上尺寸僅供參考，表格中未列出來的型號可以直接咨詢廠家。

系統配置及構成

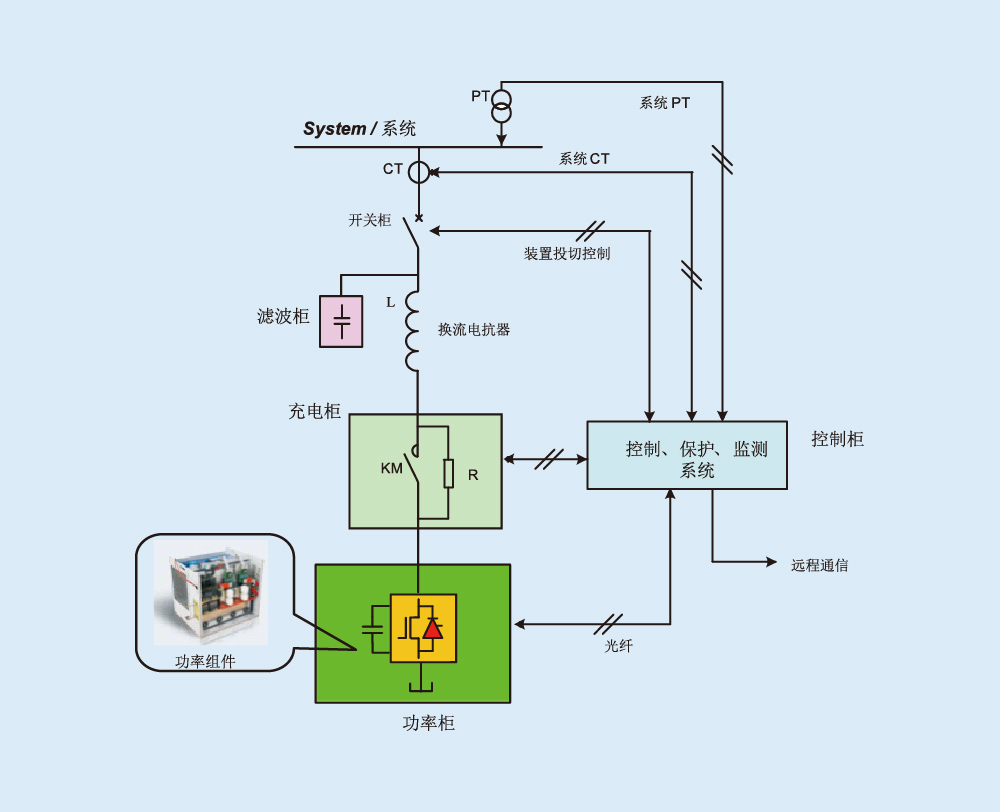

RNSVG裝置由換流電抗器、充電柜、功率柜、控制柜及濾波柜等部分組成，其主要配置及構成示意圖如下所示：
